Магнитные насосы серий MD/QHX – это центробежные насосы с магнитной муфтой, разработанные с применением принципа магнитной механики для использования в различных сферах. Крыльчатка в полости насоса вращается под действием магнитной силы, транспортируя жидкость от впускного отверстия к выпускному. Эта серия магнитных насосов отличается небольшим объемом, высоким крутящим моментом, низкими параметрами вихревого тока, высокой эффективностью передачи, высокой коррозионной стойкостью, долговечна и безопасна в использовании и может использоваться в качестве насоса для различных процессов химической промышленности. С помощью этого насоса можно перекачивать большинство химических жидкостей. На данный момент это промышленное природоохранное оборудование является одним из оптимальных вариантов для использования в целях предотвращения загрязнения и обеспечения очистки окружающей среды. Производительность данного насоса находится на передовом уровне в сравнении с аналогичными изделиями в стране-изготовителе и за ее пределами.

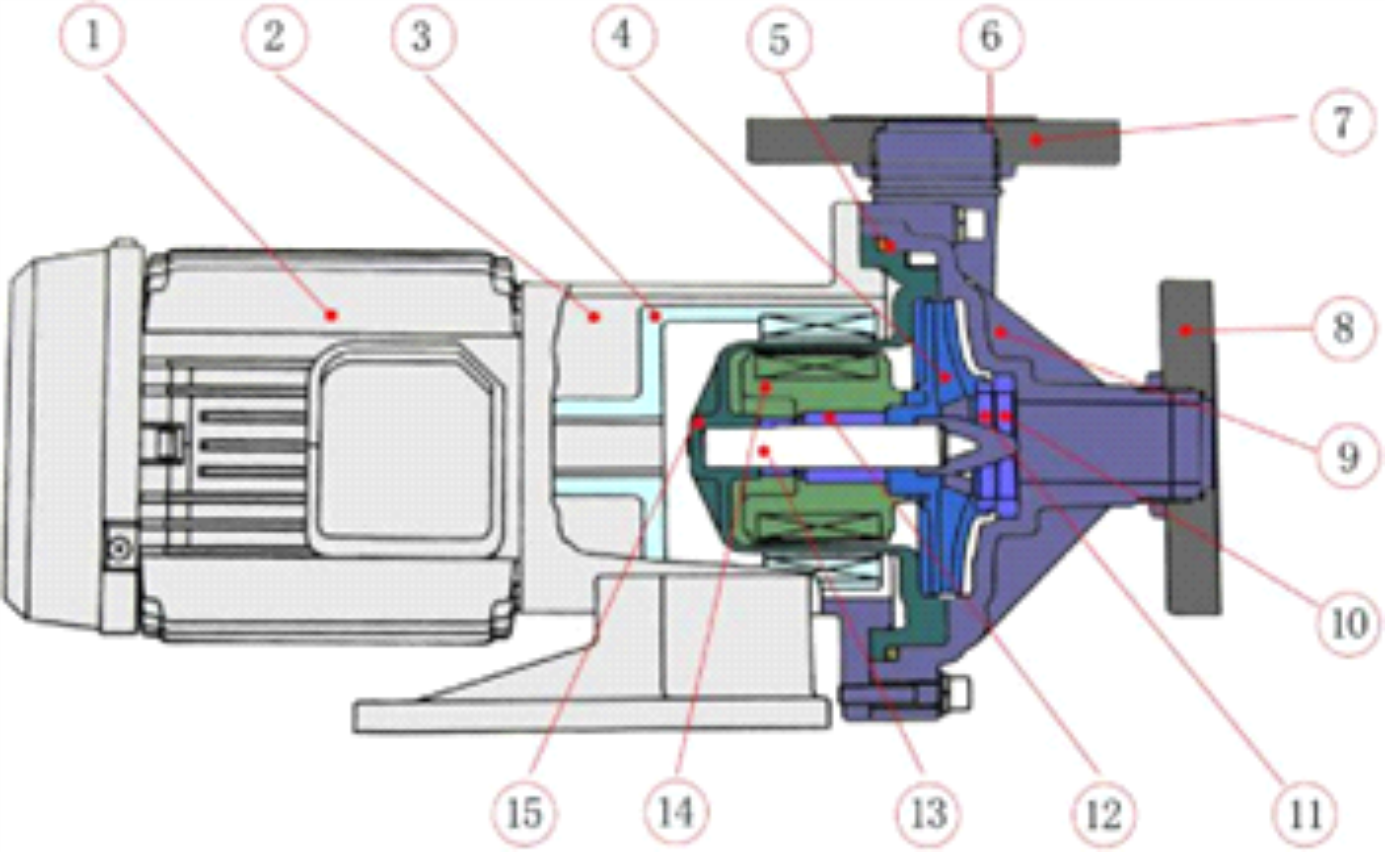

1. двигатель 2. основание 3. магнит привода 4. крыльчатка 5. уплотнительное кольцо 6. уплотнительное кольцо 7. выпускной фланец 8. впускной фланец 9. передняя крышка 10. износостойкое кольцо 11. переднее упорное кольцо 12. подшипник 13. шпиндель 14. магнит пассивного типа 15. задняя крышка

• 1. Магнитная муфта, конструкция без уплотнения вала, полная герметичность;
• 2. Защита от холостого хода;
• 3. Используется для циркуляции различных химических жидкостей;
• 4. Температура адаптации насоса зависит от свойств конкретных химических растворов. GFRPP/CFRPP – 80 °C или ниже, PVDF – 100 °C или ниже, CFRETFE – 150 °C или ниже;

• 5. Простота сборки: стандартные внутренние детали в сочетании со стильным дизайном облегчают процессы сборки, разборки и замены элементов;
• 6. Широкий спектр применения: компания Qeehua предлагает разнообразный ассортимент магнитных насосов, благодаря чему пользователи могут выбирать оборудование в соответствии с индивидуальными потребностями, например необходимость в максимальном потоке / низком напоре или низком потоке / высоком напоре.

Модель		MD-200	MD-201	MD-202	MD-203
Предел удельной плотности		1,2	1,2	1,2	1,2
Тип корпуса, диаметр	Впускное отверстие (мм)	14	16	18	20
	Выпускное отверстие (мм)	14	16	18	20
Диаметр наружных зубьев	Впускное отверстие (дюймы)	/	3/4	3/4	3/4
	Выпускное отверстие (дюймы)	/	3/4	3/4	3/4
Полный расход	50 Гц (л/мин)	11	16	27	32
	60 Гц (л/мин)	12	19	31	38
Полный напор	50 Гц (М)	1,5	2,4	3,1	3,8
	60 Гц (М)	2,1	3,4	4,3	5,4
Станд. производительность	50 ч (л/мин)	1,0-4,8	1,5-7,0	2,0-14,0	2,5-16
	60 ч (л/мин)	1,0-7,5	1,5-13	2,0-22,0	2,5-24
Мощность в лошадиных силах 50 Гц/60 Гц	Выходная мощность (Вт)	6	10	20	45
	Входная мощность (Вт)	20	30	45	90
	Фаза	1	1	1	1
Вес	(кг)	0,87	1,53	2,1	3,4

Модель		MD-204	MD-225	MD-257	MD-258
Предел удельной плотности		1,2	1,3	1,3	1,3
Тип корпуса, диаметр	Впускное отверстие (мм)	20	26	26	26
	Выпускное отверстие (мм)	20	26	26	26
Диаметр наружных зубьев	Впускное отверстие (дюймы)	3/4	1	1	1
	Выпускное отверстие (дюймы)	3/4	1	1	1
Полный расход	50 Гц (л/мин)	45	53	55	77
	60 Гц (л/мин)	52	55	62	79
Полный напор	50 Гц (М)	4,6	5,3	7	10
	60 Гц (М)	6,5	7,6	9,3	10,8
Станд. производительность	50 ч (л/мин)	4-22	4-30	4-50	6,5-60
	60 ч (л/мин)	4-34	4-45	4-72	9-70
Мощность в лошадиных силах 50 Гц/60 Гц	Выходная мощность (Вт)	65	90	150/180	255/265
	Входная мощность (Вт)	90/130	130/170	210/300	245/365
	Фаза	1	1 или 3	1 или 3	1 или 3
Вес	(кг)	4,3	5,6	5,5	6,8

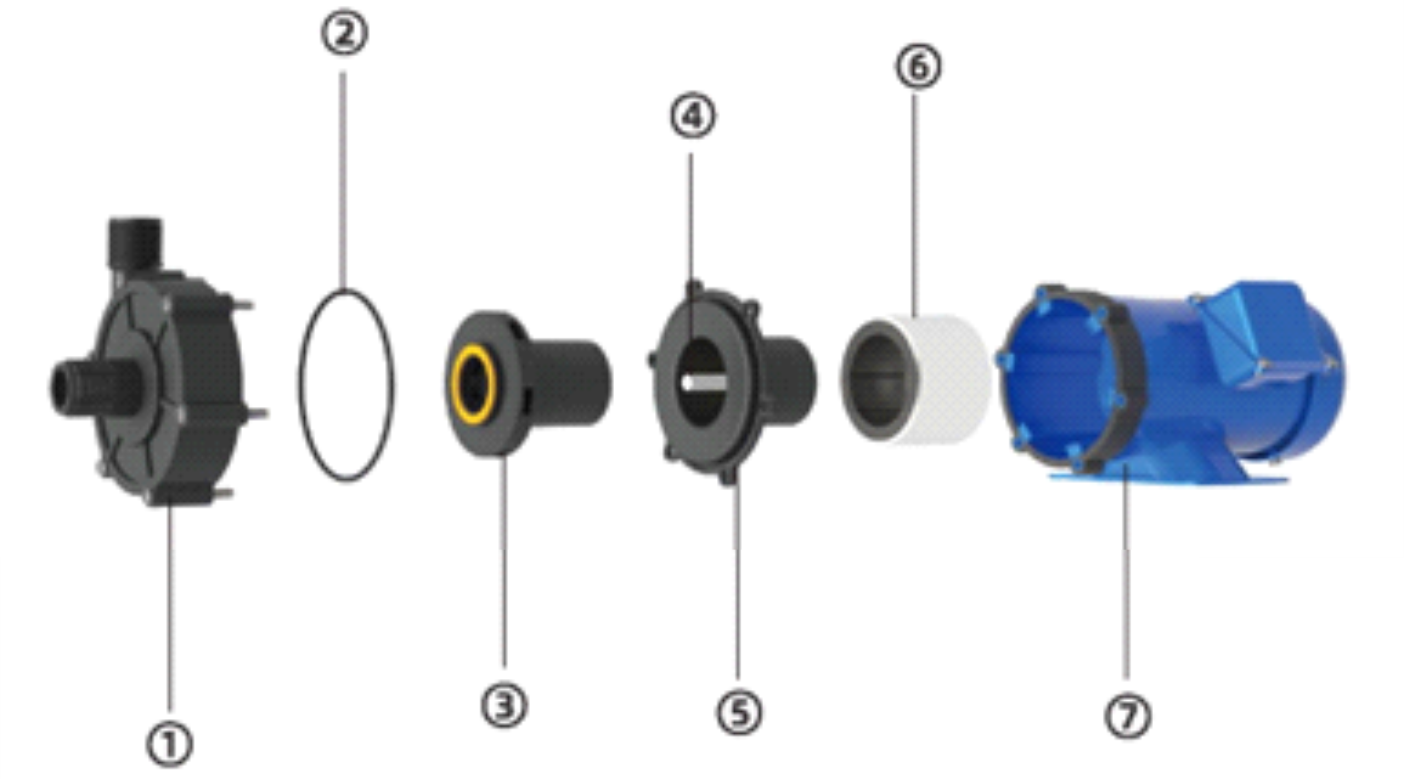

Серия MD

1. Передняя крышка 2. Уплотнительное кольцо 3. Узел крыльчатки 4. Вал 5. Задняя крышка 6. Магнит привода 7. Двигатель

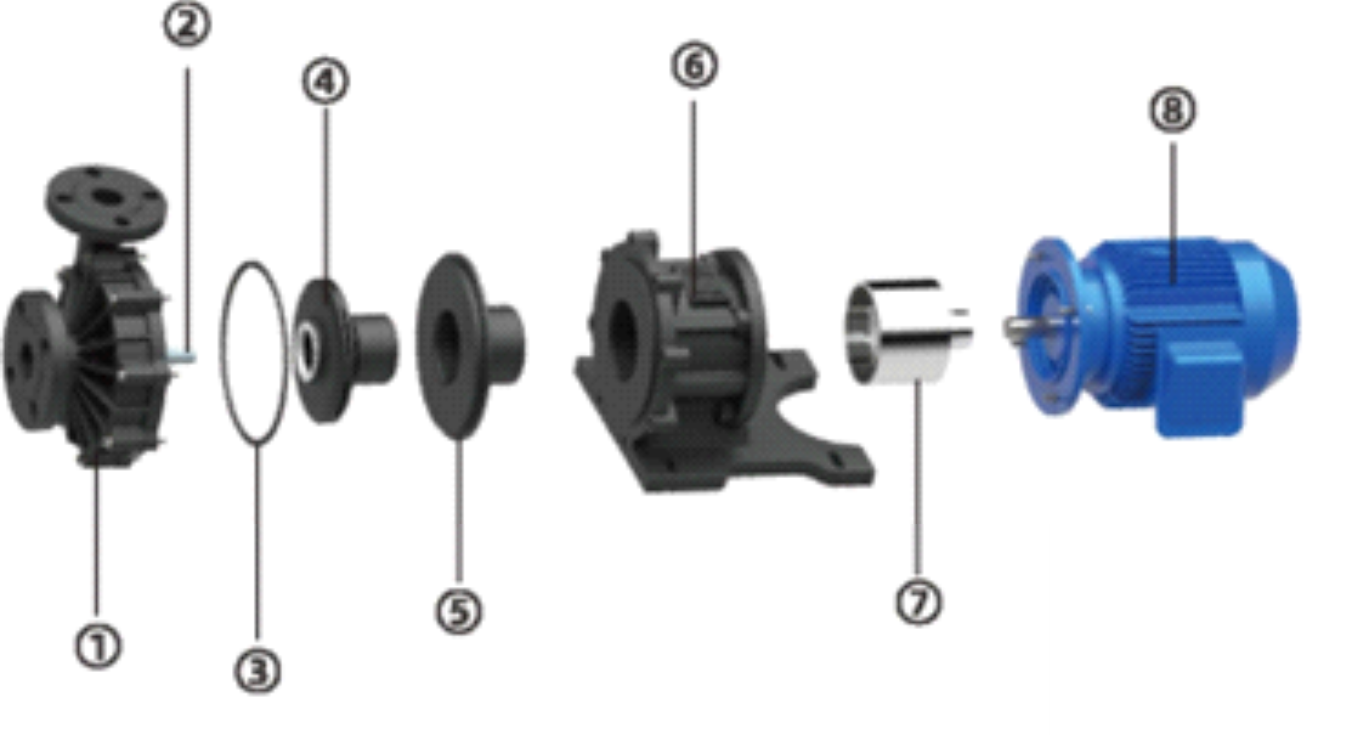

Серия QHX

1. Передняя крышка 2. Вал 3. Уплотнительное кольцо 4. Узел крыльчатки 5. Задняя крышка 6. Соединительный кронштейн 7. Магнит привода 8. Двигатель

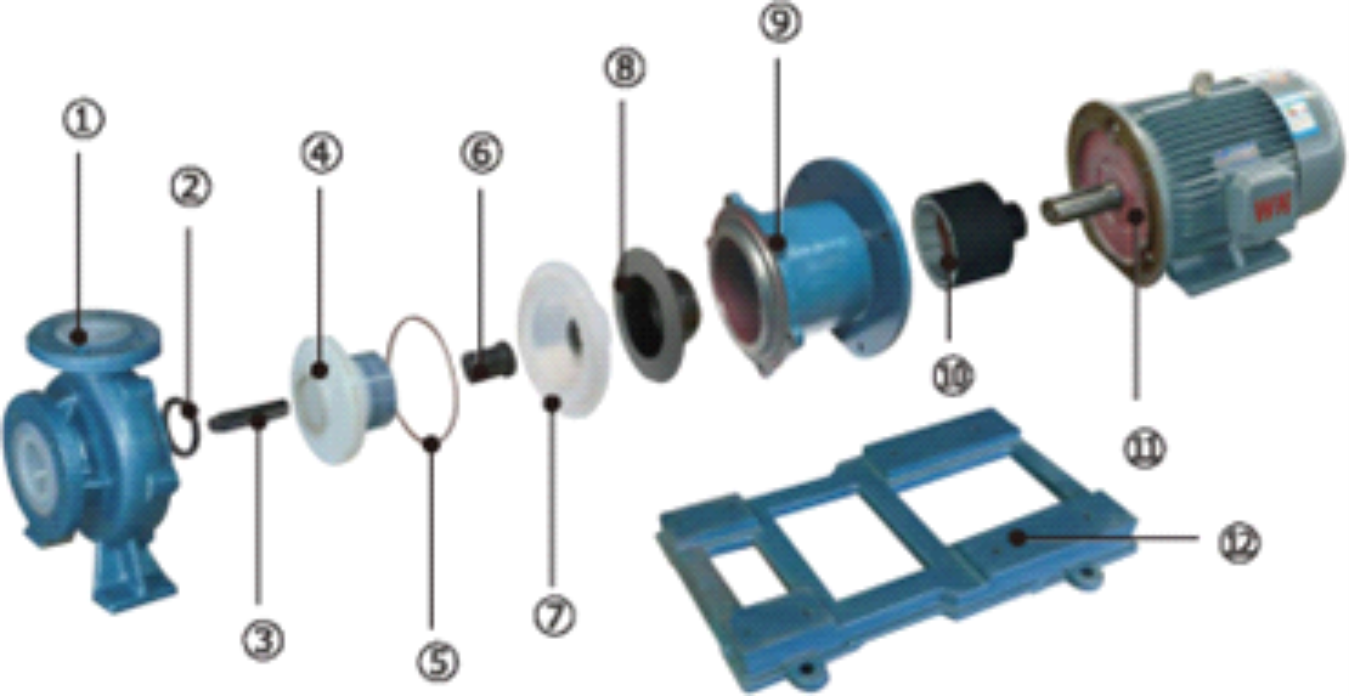

Серия QBF

1. Передняя крышка 2. Неподвижное кольцо 3. Вал 4. Крыльчатка 5. Уплотнительное кольцо 6. Втулка вала 7. Задняя крышка 8. Усиленная задняя крышка 9. Станина 10. Магнит привода 11. Двигатель 12. Основание

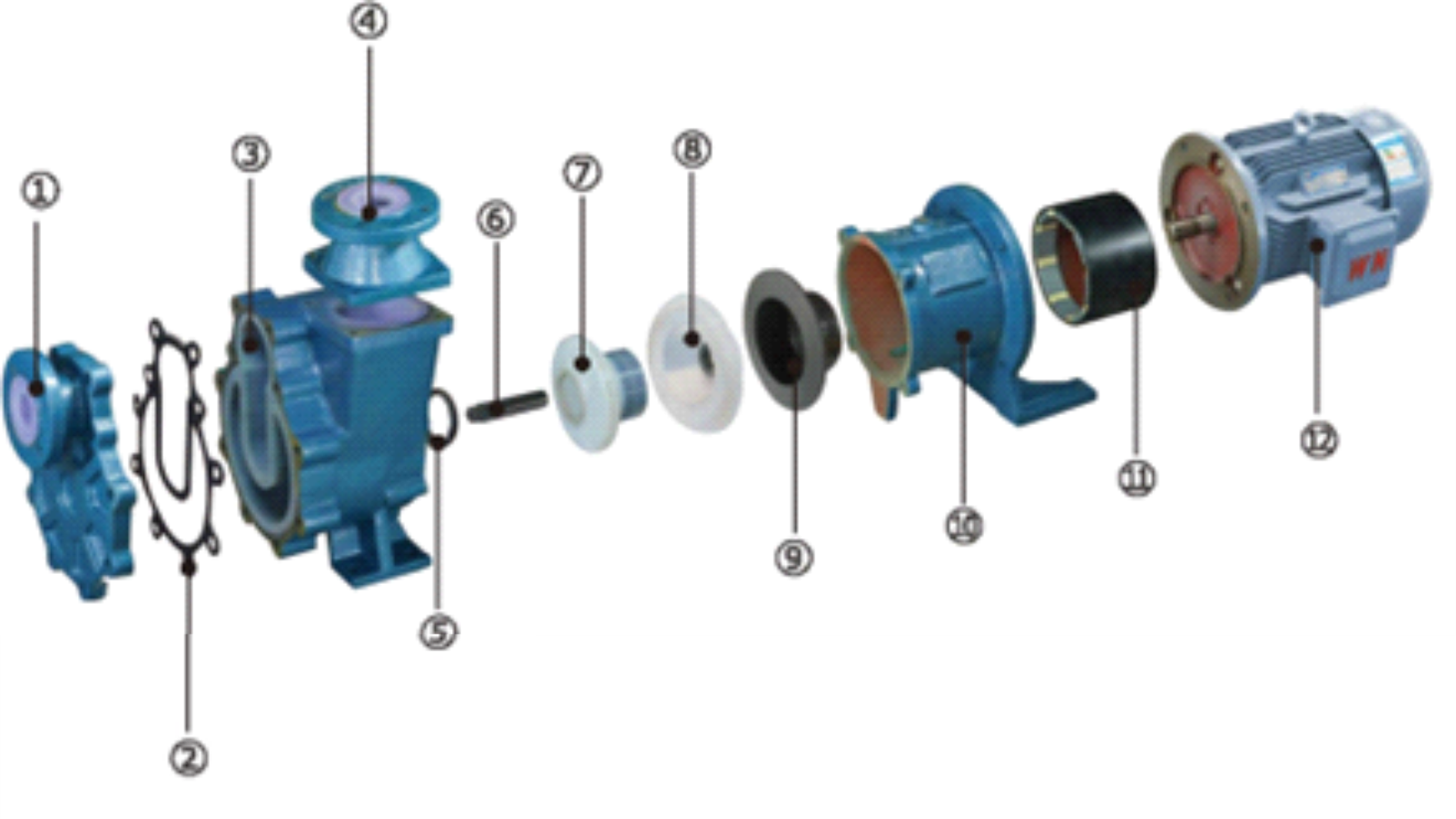

Серия QBFZ

1. Передняя крышка 2. Уплотнительное кольцо 3. Корпус насоса 4. Выпускной фланец 5. Неподвижное кольцо 6. Вал 7. Крыльчатка 8. Задняя крышка 9. Усиленная задняя крышка 10. Станина 11. Магнит привода 12. Двигатель
