СЕРИЯ QHB
Характеристики изделия
- Коррозионная стойкость: используются специальные материалы GFRPP и PVDF, способные выдерживать большинство растворов кислот и щелочей.
- Насос имеет высокую силу самозаливания и оснащен защитой от холостого хода.
- Допустимая температура: GFRPP – ниже 80 °C, PVDF – ниже 100 °C. Допустимую температуру определяют в зависимости от различных химических свойств.
Преимущества насоса

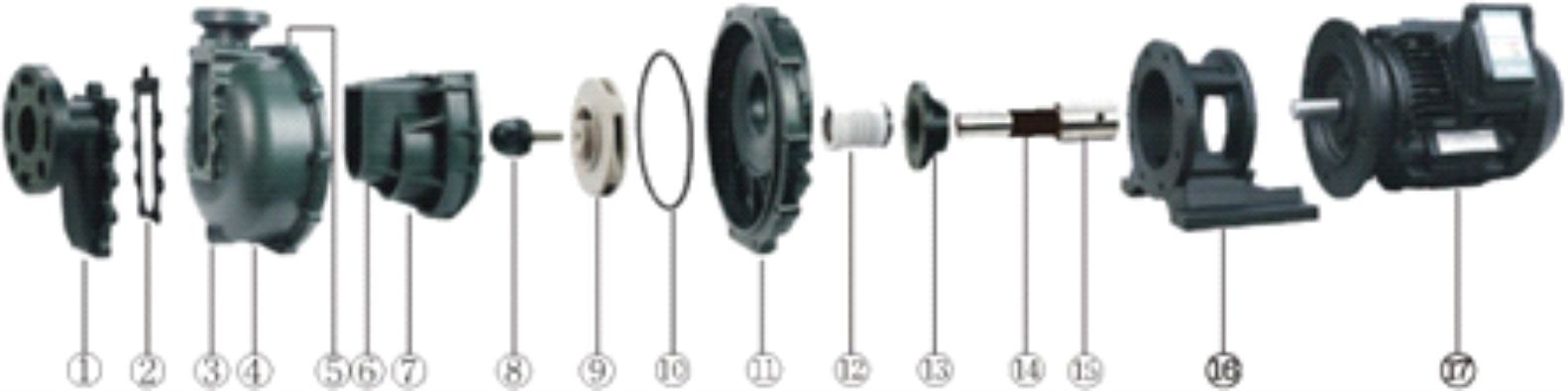

1. Цилиндр самозаливающейся конструкции 2. Прокладка цилиндра самозаливающейся конструкции 3. Сливной винт 4. Передняя крышка 5. Винт для впрыска воды 6. Обратный клапан 7. Средняя крышка 8. Винт крыльчатки 9. Крыльчатка 10. Уплотнительное кольцо крышки 11. Задняя панель 12. Уплотнение переднего вала 13. Уплотнение заднего вала 14. Втулка сердечника вала 15. Сердечник вала 16. Соединительная рама 17. Двигатель
Выходной патрубок насоса изготовлен из материалов GFRPP и PVDF. Впускной фланец и цилиндр самовсасывающей конструкции отлиты под давлением как единый компонент. Отсутствие точек сварки исключает вероятность утечек.
Оборудование можно использовать в жидкой среде с содержанием частиц.
Выпускной фланец и передняя крышка отлиты под давлением как единый компонент. Отсутствие точек сварки повышает долговечность изделия и исключает вероятность утечек.
Двигатель оснащен защитой от холостого хода, которое позволяет предотвратить повреждение входного патрубка насоса вследствие работы в режиме холостого хода при отсутствии жидкости.
Технические характеристики
|
Модель |
QHB-40012 |
QHB-40022 |
QHB-50032 |
|
|
Диаметр впускного и выпускного отверстий (мм) |
40/40 |
40/40 |
50/50 |
|
|
Макс. напор (м) |
50 Гц |
12 |
16,5 |
18,8 |
|
60 Гц |
11 |
17 |
20,1 |
|
|
Макс. производительность (л/мин) |
50 Гц |
238 |
312 |
494 |
|
60 Гц |
235 |
326 |
371 |
|
|
Мощность в лошадиных силах |
Фаза |
3 |
3 |
3 |
|
Полюс (Р) |
2 |
2 |
2 |
|
|
Мощность в лошадиных силах |
1 |
2 |
3 |
|
|
л.с. |
||||
|
Вес (кг) |
19 |
23 |
26 |
|
|
Модель |
QHB-50052 |
QHB-75052 |
QHB-75072 |
|
|
Диаметр впускного и выпускного отверстий (мм) |
50/50 |
75/75 |
75/75 |
|
|
Макс. напор (м) |
50 Гц |
25,6 |
22 |
26 |
|
60 Гц |
33 |
24 |
30,7 |
|
|
Макс. производительность (л/мин) |
50 Гц |
642 |
1002 |
1225 |
|
60 Гц |
550 |
947 |
1004 |
|
|
Мощность в лошадиных силах |
Фаза |
3 |
3 |
3 |
|
Полюс (Р) |
2 |
2 |
2 |
|
|
Мощность в лошадиных силах |
5 |
2 |
7,5 |
|
|
л.с. |
||||
|
Вес (кг) |
37 |
38 |
56 |
|
Серия QHS
Характеристики изделия
- Насос данного типа используют в промышленности для производства чистой воды, обработки поверхностей, а также в пищевой и химической промышленности.
- Пользователь может выбрать материал корпуса насоса SUS304 или SUS316 и тип уплотнения вала в соответствии с химическими требованиями.
- Основной корпус насоса изготовлен из высококачественных материалов методом точного литья и имеет прочную и компактную конструкцию.

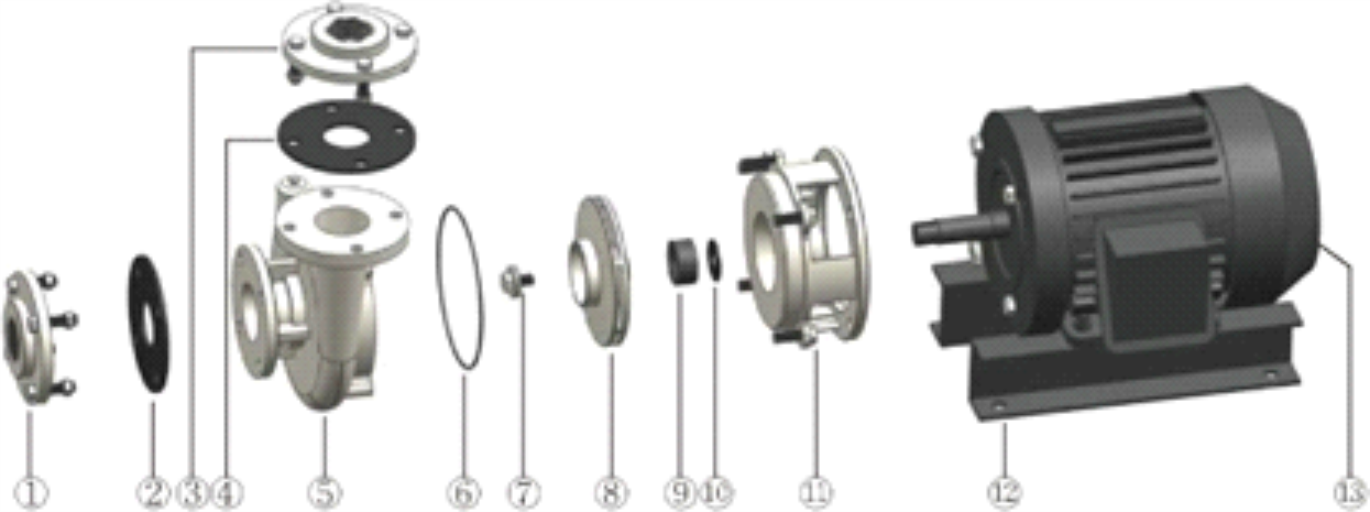

1. Впускной фланец 2. Прокладка впускного отверстия 3. Выпускной фланец 4. Прокладка выпускного отверстия 5. Передняя крышка 6. Уплотнительное кольцо 7. Гайка крыльчатки 8. Крыльчатка 9. Уплотнение переднего вала 10. Уплотнение заднего вала 11. Соединительное основание 12. Рама
Преимущества насоса
- Уникальная технология, низкий уровень шума, высокая эффективность, коррозионная стойкость, длительный срок службы;
- Запатентованная технология, сертификат CE, сертификат SGS Европейского Союза и поставщик, назначенный правительством;
- Устойчивость к высоким температурам, возможность использования различных видов жидкостей, высокая производительность;
- 4-х полюсный двигатель центробежного насоса защищает от быстрого повышения температуры жидкости;
- Оснащен защитой от холостого хода, которое позволяет предотвратить повреждение уплотнения вала вследствие работы в режиме холостого хода при отсутствии жидкости;
- Использование вторичных энергоресурсов, энергосбережение и защита окружающей среды (по индивидуальному заказу).
Материал SUS304 или SUS316, устойчивый к высоким температурам и коррозии и т. д.
Технические характеристики
|
Наименование |
Модель |
Мощность в лошадиных силах, л.с. |
Диаметр выпускного и впускного отверстия |
Полюс (Р) |
10 м |
15 м |
20 м |
25 м |
30 м |
35 м |
40 м |
|||||||
|
л/мин |
м³/ч | л/мин |
м³/ч |
л/мин |
м³/ч |
л/мин |
м³/ч |
л/мин |
м³/ч |
л/мин |
м³/ч |
л/мин |
м³/ч |
|||||
|
1 |
QHS-25-1/2 |
0,5 |
25*25 |
2 |
115 |
6,9 |
80 |
4,8 |
|
|
|
|
|
|
|
|
|
|
|
2 |
QHS-25-1 |
1 |
25*25 |
2 |
140 |
8,4 |
100 |
6 |
|
|
|
|
|
|
|
|
|
|
|
3 |
QHS-40-1 |
1 |
40*40 |
2 |
190 |
11,4 |
120 |
7,2 |
|
|
|
|
|
|
|
|
|
|
|
4 |
QHS-40-2 |
2 |
40*40 |
2 |
250 |
15 |
230 |
13,8 |
200 |
12 |
160 |
9,6 |
|
|
|
|
|
|
|
5 |
QHS-50-2 |
2 |
50*50 |
2 |
340 |
20,4 |
300 |
18 |
260 |
15,6 |
|
|
|
|
|
|
|
|
|
6 |
QHS-40-3 |
3 |
40*40 |
2 |
360 |
21,6 |
340 |
20,4 |
330 |
19,8 |
225 |
15,3 |
190 |
9,6 |
|
|
|
|
|
7 |
QHS-50-3 |
3 |
50*50 |
2 |
420 |
25,2 |
390 |
23,4 |
350 |
21 |
270 |
16,2 |
|
|
|
|
|
|
|
8 |
QHS-65-3 |
3 |
65*65 |
2 |
580 |
34,8 |
490 |
29,4 |
385 |
23,1 |
|
|
|
|
|
|
|
|
|
9 |
QHS-50-5 |
5 |
50*50 |
2 |
550 |
33 |
500 |
30 |
460 |
27,6 |
425 |
25,5 |
390 |
23,4 |
|
|
|
|
|
10 |
QHS-65-5 |
5 |
65*65 |
2 |
845 |
50,7 |
735 |
44,1 |
620 |
37,2 |
485 |
29,1 |
|
|
|
|
|
|
|
11 |
QHS-80-5 |
5 |
80*80 |
2 |
890 |
53,4 |
810 |
48,6 |
760 |
45,6 |
650 |
39 |
|
|
|
|
|
|
|
12 |
QHS-80-7,5 |
7,5 |
80*80 |
2 |
980 |
58,8 |
900 |
54 |
800 |
48 |
680 |
40,8 |
550 |
33 |
|
|
|
|
|
13 |
QHS-100-7,5 |
7,5 |
100*100 |
2 |
1265 |
75,9 |
1133 |
68 |
1000 |
60 |
|
|
|
|
|
|
|
|
|
14 |
QHS-80-10 |
10 |
80*80 |
2 |
1050 |
63 |
1000 |
60 |
880 |
52,8 |
760 |
45,6 |
670 |
40,2 |
|
|
|
|
|
15 |
QHS-100-10 |
10 |
100*100 |
2 |
1450 |
87 |
1300 |
78 |
1090 |
65,4 |
|
|
|
|
|
|
|
|
|
16 |
QHS-100-15 |
15 |
100*100 |
2 |
2040 |
122,4 |
1820 |
109,2 |
1600 |
96 |
1410 |
84,6 |
1130 |
79,8 |
1220 |
73,2 |
|
|
|
17 |
QHS-125-15 |
15 |
125*125 |
2 |
2460 |
147,6 |
2300 |
96 |
1870 |
112,2 |
|
|
|
|
|
|
|
|
|
18 |
QHS-100-20 |
20 |
100*100 |
2 |
2850 |
171 |
2530 |
151,8 |
2230 |
133,8 |
1950 |
111,7 |
1670 |
100,2 |
1430 |
85,8 |
1210 |
72,6 |
|
19 |
QHS-125-20 |
20 |
125*125 |
2 |
2710 |
162,6 |
2430 |
145,8 |
2230 |
133,8 |
1850 |
111 |
|
|
|
|
|
|
Серия QHG
Характеристики изделия
- Устойчивость к сильным кислотам, сильным щелочам и фторированным веществам.
- Усиленная задняя крышка с повышенной устойчивостью к температуре и давлению.
- Допустимая температура: GFRPP – ниже 80 °C, PVDF – ниже 100 °C. Допустимую температуру определяют в зависимости от различных химических свойств.
- Наличие защиты от холостого хода.
- Отсутствие самозаливающейся способности дает возможность установки ниже уровня жидкости. В случае установки выше уровня жидкости, необходимо установить самозаливающуюся камеру для предотвращения повреждения насоса вследствие работы в режиме холостого хода.
1. Передняя крышка 2. Уплотнительное кольцо 3. Гайка крыльчатки 4. Крыльчатка 5. Уплотнение переднего вала 6. Соединительное основание 7. Задняя панель 8. Рама 9. Двигатель
Преимущества насоса
- Применяется для транспортировки и циркуляции химического раствора с частицами и примесями
- Устойчив к воздействию сильных кислот, щелочей и коррозии. Материал изготовления GFRPP, CFRPP и PVDF (тефлон)
- Усиленная задняя крышка со значительно улучшенной устойчивостью к температуре и давлению
- Оснащен выключателем выпускного клапана, воздух в насосе и трубопроводе может плавно выпускаться во время работы, чтобы предотвратить повреждение уплотнения вала, вызванное накоплением воздуха
- Оснащен защитой от холостого хода, которое позволяет предотвратить повреждение уплотнения вала вследствие работы в режиме холостого хода при отсутствии жидкости;
